產品簡介

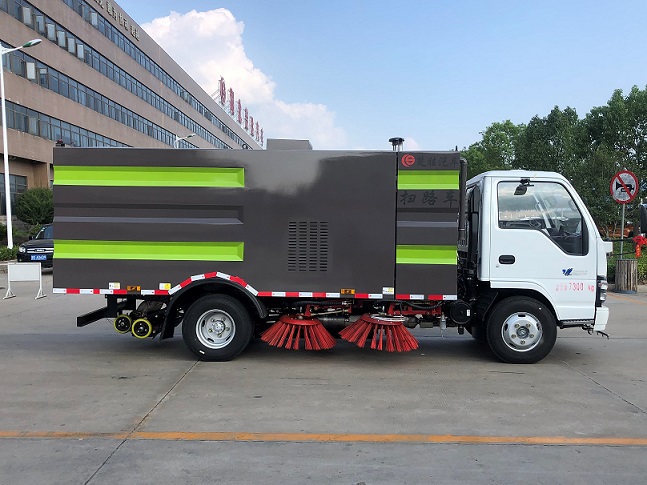

5070TSLW6型掃路車是在慶鈴汽車股份有限公司QL1070BUHACY二類汽車底盤的基礎上改裝而成，整車主要是由汽車底盤、副發動機、風機、清水箱、垃圾箱、左右掃盤、后置吸嘴、掃盤降塵系統、液壓系統、電控系統和副車架等組成。副發動機驅動風機，副發動機采用五十鈴柴油發動機，排放達國Ⅲ標準。

5070TSLW6掃路車適用于城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁等道路清掃作業。

性能特點

采用五十鈴QL1070BUHACY二類汽車底盤改裝，排放達到國Ⅵ級別；底盤性能穩定，質量可靠，是國內環衛改裝車行業的知名底盤；底盤駕駛室視野寬闊、自帶冷暖空調，駕駛室密封性好，震動和噪音低、座椅舒適、操作機構和儀表布局合理。

采用獨有的液壓過壓強制斷電熄火保護措施，防止因人為誤操作引起的液壓壓力過大造成的液壓管爆裂或液壓系統損壞。

采用獨有的液壓油風冷技術，防止液壓油溫過高。液壓油作為全車清掃作業液壓設備正常工作的主要部分過高的油溫會降低液壓設備正常工作，縮短液壓系統壽命，嚴重時影響液壓系統正常工作導致無法正常清掃作業，我公司生產的掃路車液壓油風冷技術與常規掃路車液壓油油溫平均下降10度左右，能夠更好的保證掃路車的正常清掃作業。

優化設計的后吸盤越障機構，與常規掃路車相比能輕松越過減速帶等小障礙物，防止操作人員過障時忘記提升后吸盤而損壞吸盤機構。

獨有的電路設計，保證副發動機在冬天能輕松啟動，免去常規掃路車冬天因天氣寒冷而無法啟動副發動機的煩惱。

通過優化整車氣力輸送系統、優化吸嘴系統和風機系統的設計，提高系統的風量和風壓，減少系統風阻等措施，大大提高了掃路車作業效率及作業能力，使掃路車的抽吸力和油耗指標達到了行業領先水平。

副發動機與風機設置有車用自動離合器；離合器的分離與結合由副發動機的轉速自動控制，確保副發動機無負載啟動和停機，。

前置獨立清水箱及垃圾箱上設置爬梯和人孔蓋組件，不僅方便水箱內部清潔和維修，而且便于從水箱頂部加水。

清掃裝置采用液壓自動控制方式控制作業、回收；掃刷磨損后能夠自動補償保證良好的清掃效果；液壓馬達驅動掃盤旋轉，并可根據路況自行調節工作調速。清掃裝置具備自動避障及自動復位功能，能緊貼路沿作業而不被損壞；左右立掃采用特制掃刷，可同時刷洗道路路面、路沿、路沿石上表面和立面。

技術參數

項目		型號及參數
整車	車型	高空作業車
	整車型號	5070TSLW6
	外型尺寸	6190*1990*2450mm
	總質量	7300kg
	整備質量	5150kg
底盤	品牌	慶鈴
	底盤型號	QL1070BUHACY
	軸距	3360mm
	發動機型號	4KH1CN6LB
	底盤功率\排量	64kw\2771ml
上裝	垃圾箱容積	4m³
	清水箱容積	1.5m³
	清掃寬度	2.8-3.0mm
	清掃作業速度	3-15km/h
	保潔作業速度	15-20km/h
	最大清掃能力	38000m²/h
	抽吸密度	2.0g/cm³
	抽吸質量	1.5kg
	抽吸粒度	≥100mm
	垃圾廂傾卸角	≥45°
	清掃效率	≥96%
	制動距離(滿載30km/h)	≤10m
	最高車速	99km/h
	最小轉彎半徑	6.8m
	最大爬坡度	≥30％
