產品簡介

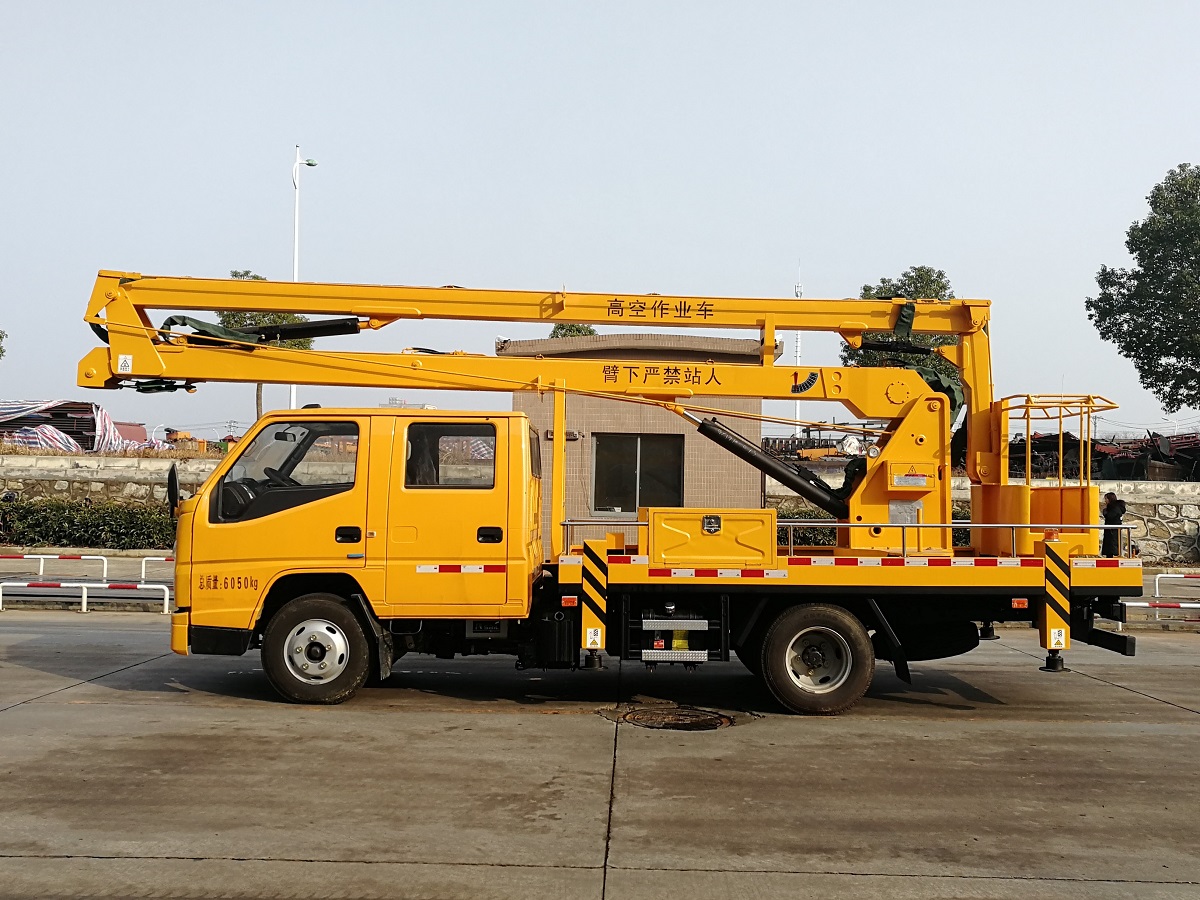

5061JGK6J16 型高空作業車，是江鈴二類載貨汽車底盤上開發的一款16米三折臂高空作業車。該高空作業車可進行16米及以下高度的空中作業，廣泛應用于路燈檢修、園林工程、電視攝像、通訊工程、機場、裝飾裝潢、廣告等需要高空作業的領域。

5061JGK6J16 型高空作業車設計時充分依托了原底盤的優點，充分考慮了產品的方便性，可靠性。工作臂結構形式為三節折疊式，工作區域大，能適應各種不同的工況。傳動采用全液壓傳動，平臺360°全回轉，電磁操作系統。斗上和轉臺各有一套操作系統，轉臺操作優先于斗上操作（工作斗可左右90°旋轉，選配）。整車配置有溢流保護閥，雙向平衡閥，應急動力單元，油缸鎖緊裝置，確保作業安全。駕駛室為雙排座，乘坐舒適。因此，本車是一種理想的多功能高空作業車。

性能特點

三節臂為折疊樣式，方便作業中能調節到最佳作業位置。

上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作，轉臺操作優先于斗上操作。

支腿可單獨操作，也可同時操作，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態。

四支腿分別安裝雙向液壓鎖，保證支腿放下后不會自行收縮，防止支腿工作時液壓油管破裂或泄漏而出現“軟腿”造成嚴重事故。

升降和回轉動作均可用手控節流閥實現無級調速，即在上下兩套操作系統中，升降和回轉動作的速度均可實現由零至最大，以使整車在作業過程中動作平穩，使作業人員更具安全感和舒適感。

夜間作業燈，工作斗上裝有操作照明燈、供夜間作業使用。

采用獨特的外置式四桿平行機構，保證工作斗始終處于水平工作狀態，結構緊湊，安全可靠。

整車配備可伸縮輔助吊鉤，最大起重重量小于1噸。工作斗的最大載荷200kg

在轉臺與工作斗處均裝有發動機啟動、熄火按扭，可遠程控制發動機的啟動與熄火，當工作斗進入作業狀態時，可將發動機熄火以減少燃油損耗，當作業完畢后可重新啟動發動機。

加裝應急動力單元，當主車出現故障時，可采用此動力單元來應急，同樣可以實現臂的伸展，支腿的伸縮。此動作加裝一個手動開關和一個電控按鈕，操作靈活。

小臂、上臂、下臂都裝有單向平衡閥，用以提高臂架升、降、停止過程中的平穩性。液壓系統配備溢流閥，保持液壓系統的最大壓力為額定值，起溢流穩壓的作用。

在后左、后右的垂直支腿上裝有示寬燈，作業時示寬燈閃亮，增加了作業的安全性。

技術參數

項目		型號及參數
整車	車型	高空作業車
	整車型號	5061JGK6J16
	外型尺寸	7595*1980*3080mm
	總質量	6050kg
	整備質量	5725kg
底盤	品牌	江鈴
	底盤型號	JX1061TSGA26
	軸距	3360mm
	發動機型號	JX4D30B6H
	底盤功率	85KW
上裝	上裝結構樣式	三節折疊臂
	三節臂材質	5毫米高強度
	工作斗調平樣式	外置四桿調平機構
	支腿樣式	前后H型
	工作斗最大作業幅度	7.1m±0.2
	工作斗額定載荷	200Kg
	平臺回轉角度	±360°連續
	工作斗最大作業高度時作業幅度	2.1m±0.2
	工作斗最大作業幅度時作業高度	7.5m±0.2
	最大起重量	≤1噸
	最大起升高度	8.0m±0.2
	作業平臺起升時間	90-160S
	支腿橫向跨距	3200mm
	支腿縱向跨距	3050mm
	回轉速度	0~2r/min
	工作斗外形尺寸	1100*600*1170mm
